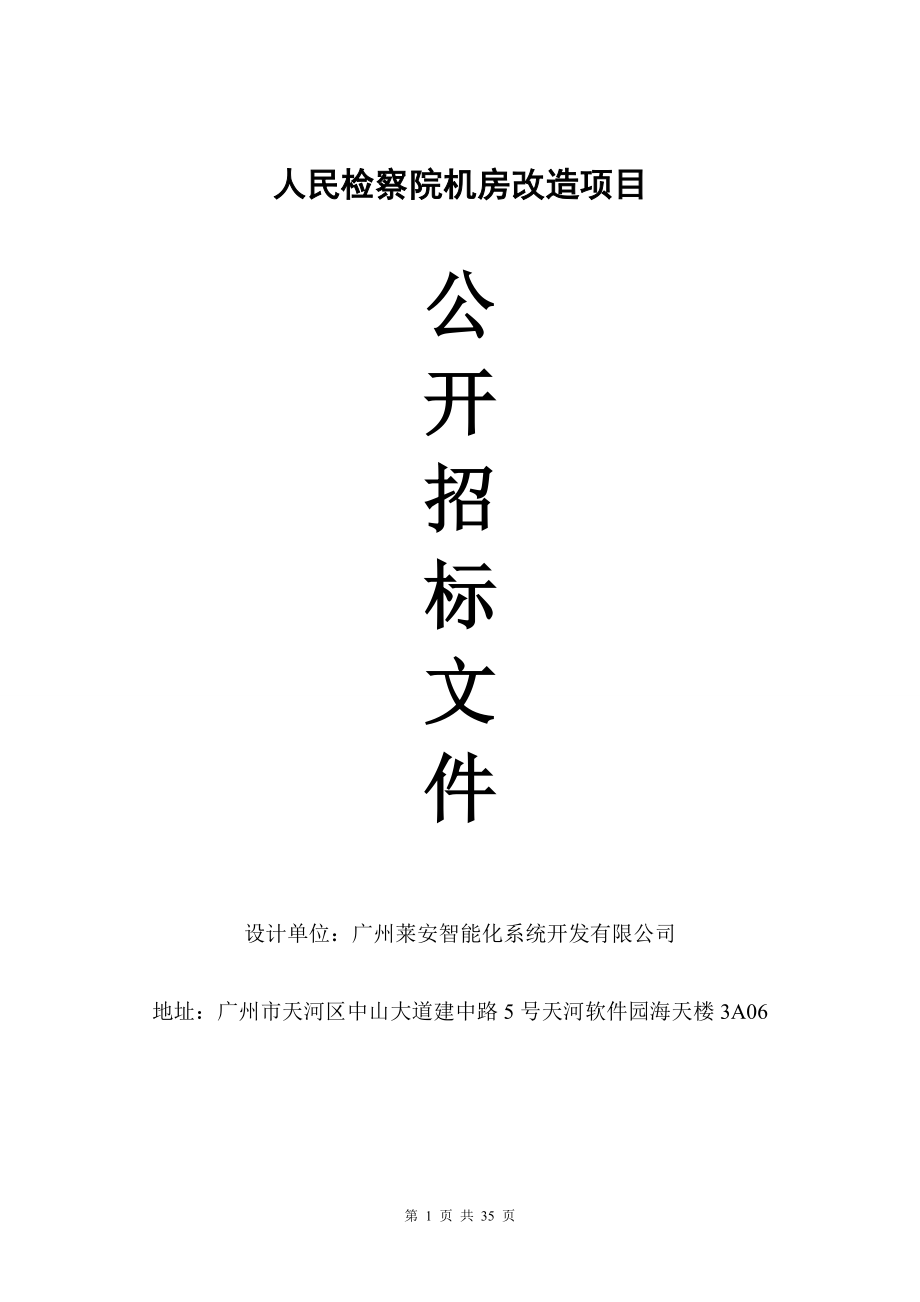

人民检察院机房改造项目公开招标文件_第1页
第1页 / 共35页
人民检察院机房改造项目公开招标文件_第2页
第2页 / 共35页
人民检察院机房改造项目公开招标文件_第3页
第3页 / 共35页
资源描述:

《人民检察院机房改造项目公开招标文件》由会员分享,可在线阅读,更多相关《人民检察院机房改造项目公开招标文件(35页珍藏版)》请在装配图网上搜索。

1、人民检察院机房改造项目公开招标文件设计单位:广州莱安智能化系统开发有限公司地址:广州市天河区中山大道建中路5号天河软件园海天楼3A06目 录第一章 招标公告3第二章 投标方须知5第三章 开标、评标须知11第四章 *市政府采购合同14第五章 采购需求17第六章 工程量清单24第七章 投标文件格式及附件28第一章 招标公告*市*作为采购机构,就“*市人民检察院机房改造项目”进行公开招标采购。具体如下:1. 招标编号:*2. 项目名称:*市人民检察院机房改造项目3. 招标内容:*市人民检察院机房改造项目1个。包括机房装饰系统、机房供配电、机房PDS布线系统、机房防雷接地系统、机房空调系统、机房门禁及

2、视频监控系统、机房设备环境监控系统、机柜系统、机房灭火系统。详见采购需求。4. 合格的投标人应具备的资格要求:(1)符合中华人民共和国政府采购法第二十二条之规定,注册资金在500万元(含)人民币以上的独立法人,生产或经营投标产品;(2) 具备中华人民共和国工业和信息化部认证的系统集成三级以上(含)资质证书;具备国家保密局颁发的涉密信息系统集成乙级(含)以上资质证书;(3) 投标人在投标时需提供静电地板,精密空调,环境监控,综合布线的原厂商针对本项目的特别授权书原件以及售后服务承诺函原件;(4) 投标人须具有在近2年中50万以上(含)在国内与本项目相同或类似的机房建设成功案例;(5) 提供有效的

3、质量管理体系认证证书;(6) 提供在杭州市区有常驻服务和技术支持机构的证明;(7)具有较强的技术服务和组织实施能力,并有良好的工作业绩和履约记录;具有较强的售后服务能力,并配有较强的技术队伍,提供快速的售后服务;5. 采购方式:公开招标。6. 领取标书时间:*年9月14日至*年9月28日止(工作时间)。7. 领取标书地点:*市*路237号市行政服务中心9楼。8. 标书售价:免费领取。9. 购买标书时必须提供:请携带营业执照副本和税务登记证复印件(加盖单位公章)、法人委托书、本人身份证复印件。10、投标截止时间与地点:*年10月12日8时40分,地点:*市*路237号市行政服务中心9楼。11、开

4、标时间与地点:*年10月12日9时整,地点:*市*路237号市行政服务中心9楼。第二章 投标方须知一、 总则a) 定义1、“招标方”系指按政府采购有关规定,组织本次招标的*市*。2、“投标方”系指向招标方提交投标文件的工程商(公司)。3、“中标方”系指在本次招标中中标的投标方。4、“投标报价”系指投标厂商(公司)在投标时对所有项目的报价(包括设备、运输、保险、安装以及税金等)。b) 合格的投标方依据中华人民共和国政府采购法第二十二条之规定:1、具有独立承担民事责任能力;2、具有良好的商业信誉和健全的财务会计制度;3、具有履行合同所必需的设备和专业技术能力;4、有依法缴纳税收和社会保障资金的良好

5、记录;5、遵守中华人民共和国政府采购有关规定,没有违反政府采购法规、政策的记录;6、具有良好的财务状况以及良好的履行合同的能力和记录;7、法人代表及财务主管在本次前三年内没有刑事犯罪记录,没有行贿受贿或者偷税漏税等欺诈行为;8、没有发生重大经济纠纷和走私犯罪记录;9、招标公告中规定的相关内容。c) 投标费用无论投标过程和结果如何,投标方自行承担与投标有关的全部费用。二、 招标文件a) 招标文件的组成1、招标公告;2、投标方须知;3、开标及评标办法;4、采购合同及条款;5、采购需求;6、工程量清单7、投标文件格式。投标方应详细阅读招标文件的全部内容,如果投标方没有按照招标文件要求提交全部资料或投

6、标文件没有对招标文件各方面的要求都做出实质性响应,是投标方的风险。没有实质性响应招标文件要求的投标将被拒绝。b) 招标文件的澄清1、任何要求对招标文件进行澄清的投标方,均应在投标截止期5天前按招标公告中通讯地址以书面形式传真或寄送给招标方,招标方对投标截止期5天以前收到的任何澄清要求将以书面形式予以答复,同时将书面答复以邮寄、传真或类似的方式送达所有投标方,答复中包括原提出的问题,但不包括问题的来源。2、招标方将视情况确定是否有必要在开标前对招标文件进行澄清,如有必要,将通知所有投标方。3、投标方在购买招标文件三日内对招标文件有质疑的,请与我中心联系,如规定时间内未收到任何质疑,则视为各投标方

7、均对此无异议。c) 招标文件的修改1、在投标截止期前任何时候,招标方无论是出于何种原因,均可对招标文件用补充文件的方式进行修改,并将修改的内容以书面的形式通知已购买招标文件的每一投标方。投标方应立即以书面形式回复确认已收到修改文件。2、为使投标方有足够的时间按招标文件修改要求修正投标文件,招标方可酌情推迟投标的截止日期和开标日期,并将具体变更情况通知上述每一投标方。3、补充文件将作为招标文件的组成部分,对所有投标方有约束力。三、 投标文件a) 投标文件的语言和计量单位1、投标方提交的投标文件以及投标方与招标方就有关投标的所有来往函电均应使用中文。2、投标文件应字迹清楚、内容齐全、格式规范,如有

8、修改,修改处须有法定代表人或其授权代表签字并加盖公章。3、投标方所提供的技术文件和资料,包括图纸中的说明,应使用中文简化字。所使用的计量单位,应使用国家法定计量单位。b) 投标文件投标人应仔细阅读招标文件中的所有内容,按照招标文件及招标技术规格要求,并结合现场考察,详细编制投标文件。投标人必须按招标文件的要求提供相关技术参数、资料,包括采用的单位,并保证投标文件的正确性和真实性,否则可能导致不利于其投标的评定。1、投标文件由商务部分和技术部分组成。2、递交的投标文件应分为技术标和商务标,技术标为除商务报价外的所有内容,且技术标和商务标分开密封。3、技术标的组成资信证明文件内容: 公司营业执照复

9、印件(加盖单位公章);法人代表证明或法人代表授权委托书;投标人身份证复印件;关于资格的声明函;招标公告中要求的其他证书原件或复印件(加盖单位公章);静电地板,精密空调,环境监控,综合布线的原厂商针对本项目的特别授权书以及服务承诺函原件;其它(投标人认为其他资信证明文件原件或复印件);技术投标书内容:根据招标书有关章节的描述,提供对本项目的理解和概述; 关于本项目的详细施工方案;技术规格偏离表:对技术投标书的基本要求:投标方必须针对技术部分中有关章节的需求逐个做出实质性响应,并与技术需求内容采用同样的顺序。对每个需求的响应必须遵循附表中的说明。项目负责人和组成人员表售后服务承诺书参投单位情况介绍

10、 (资产、生产、财务、质量认证等情况)其他投标方认为有必要提供的资料。4、 商务标组成:投标书、 报价一览表,其他投标方认为有必要提供的资料。c) 投标文件的签署和份数组成投标文件的各项资料均应遵守本条:1、投标方应在投标文件封面上注明投标方全称并加盖公章。 2、投标文件必须由法定代表人或其授权代表签署。3、投标方商务投标文件正本壹份、副本肆份,投标方技术投标文件正本壹份、副本肆份,二种文件必须分别封装并分别在封装物上注明“商务文件”和“技术文件”字样,且加盖投标单位公章。投标方应保证投标文件正本与副本的内容一致,如果正本与副本内容不一致,以正本为准;在技术文件正副本中出现与报价一览表、投标书

11、的投标报价有相关内容或标记的,则按无效标处理。因未按照招标文件要求编制而导致的投标文件被误读或按无效标处理等不利后果由投标方承担。4、投标文件的正本必须打印成册,投标方法定代表人或经正式授权委托人的签字须用黑色不褪色墨水,在投标文件的封面和封装物上需注明“正本”或“副本”字样,否则按无效标处理。5、投标文件如有修改处,必须由同一签署人签字并盖章。6、投标文件因字迹潦草或表达不清所引起的后果由投标方负责。d) 投标内容填写说明1、投标方应在认真阅读招标文件所有内容的基础上,按照招标文件的要求编制完整的投标文件。投标文件应按照招标文件中规定的统一格式填写,即按规定的顺序装订成册并编制目录,混乱的编

12、排导致投标文件被误读或招标方查找不到有效文件由投标方承担。2、投标方必须保证投标文件所提供的全部资料真实可靠,并接受招标方对其中任何资料进一步审查的要求。3、投标文件须对招标文件中的内容做出实质性和完整的响应,否则其投标将拒绝。如果投标书(格式附后)填报的内容资料不详,或没有提供招标文件中所要求的全部资料及数据,投标将会被拒绝。e) 投标报价报价一览表1、所有投标报价均以人民币元为计算单位。投标价格应该已经扣除所有同业折扣以及现金折扣。投标报价应包括所需缴纳的所有税费、项目实施所需的一切费用。2、投标方若有方案和报价未被唱标的,应在开标时及时声明或提请招标方注意,否则由投标方自己负责,招标方对

13、此不承担任何责任。f) 投标保证金和履约保证金1、投标方应于相应的投标截止日期前按招标方指定地点交纳投标保证金并到帐。本次招标的投标保证金为人伍仟元。2、投标保证金应以电汇、支票等银行转帐的形式交纳,不得使用现金。并在银行票据上注明项目名称和编号。单位名称:*市*开户银行:*农村合作银行营业部银行账号:*3、未按规定提交投标保证金的投标,应视为无效。4、未中标的投标方的保证金,在评标结束后5个工作日内无息退还。5、中标方的投标保证金在中标通知书发出后五个工作日内无息退还。6、发生下列情况之一,投标保证金将被没收:1)投标截止日后,投标方撤回投标书的;2)中标方未按本须知之规定签订合同的;3)投

14、标方其他不按招标文件履行义务的行为。四、 投标文件的递交投标文件的递交投标人应将投标文件的商务文件和技术文件分别密封在两个不同的包封中,并正确标明“正本”或“副本”。包封应密封完好,标明投标项目名称、招标编号及投标人名称,。1、投标人应将投标文件的商务文件和技术文件分别密封在两个不同的袋封中,并正确标明“正本”或“副本”。密封袋封口处应加盖公章,并在封装物上写明“开标前不得启封”字样。2、如果投标方未加写标记,招标方对投标文件的误投和提前启封不负责任。3、投标文件的补充和修改投标截止时间前,投标方可以书面形式向招标方提出对投标文件进行补充和修改,相应部分以最后的补充和修改为准。该书面材料应密封

15、,由投标方法定代表人或其授权代表签字并加盖公章,同时应在封装物上标明“修改(或补充)技术投标文件或商务投标文件”(并注明招标编号和“开标前不得启封”字样)。4、投标截止时间和有效时间投标文件必须在招标方规定的投标截止时间前送达指定的开标地点。中标方的投标文件自开标之日起60日内应保持有效。五、 废标 在采购中,出现下列情形之一的,应予废标:1)符合专业条件的供应商或者对采购文件作实质响应的供应商不足三家的;2)出现影响采购公正的违法、违规行为的;3)投标人的报价均超过了采购预算,采购人不能支付的;4)因重大变故,采购任务取消的。5)违反采购流程的。废标后,采购机构应当将废标理由通知所有投标人。

16、六、 无效的投标发生下列情况之一的投标文件被视为无效:1、投标截止时间以后送达的投标文件;2、由于包装不妥,在送交途中严重破损或失散的投标文件;3、以电讯形式投标的投标文件;4、与招标文件有较多重大偏离的投标文件(有不响应带*号参数要求);5、未提供报价一览表、投标书、以及在技术投标文件正副本中出现与报价一览表、投标书的投标报价有相关内容或标记的投标文件;6、未按规定交纳投标保证金;7、出现影响采购公正的违法违规行为;8、评标委员会认为其他不合理情况的;9、不符合法律、法规和招标文件规定的其他实质性要求的;10、未能提供合格的资格证明文件和各个产品厂商授权文件的;11、应盖而未盖公章或盖非公司

17、公章的、不按正确位置盖章的、未装订、未密封、未有效授权、注册资金不符,投标书、报价一览表、法定代表人授权委托书等填写不完整或有涂改的投标文件。七、 质疑投标方有权就招标程序或签订合同的事宜提出询问和质疑;1、 投标方对招标相关事项有疑问的,可以向招标方提出询问。2、招标程序严格按照中华人民共和国政府采购法实施,若投标方认为其合法权益受到损害,可以在知道或者应知其权益受到损害之日起7个工作日内,以书面的形式向招标方进行质疑并要求招标方作出答复。3、招标方会在收到投标方的书面质疑后7个工作日内审查质疑事项,作出答复或相关处理决定,并以书面形式通知质疑投标方,但答复的内容涉及商业秘密的除外。若质疑涉

18、及招标制度或程序,会被转交政府采购管理部门审查。4、质疑投标方对招标方的答复不满意或招标方未在规定的时间内做出答复的,可以在答复期满后15个工作日内向本市政府采购监督管理部门投诉。八、 保密和披露1、投标方自购买招标文件之日起,须承诺承担本招标项目下保密义务,不得将因本次招标获得的信息向第三方外传。2、招标方有权将投标方提供的所有资料向其他政府部门或有关的非政府机构负责评审标书的人员或与评标有关的人员披露。3、招标方有权在认为适当时,或在任何第三者提出要求(书面或其他方式)时,无须事先征求中标方同意而披露关于已订立合同的资料、中标方的名称及地址、中标的有关信息以及合同条款等。九、 特别声明 1

19、、价格是评标的重要因素之一,但最低报价不是中标的唯一依据。2、预算:本次公开招标设有预算,对超出预算报价,而且采购人不能支付的,该投标单位商务分按0分计算。3、培训计划安排应以正式投入使用期限为最后期限。第三章 开标、评标须知1、开标招标方在招标文件规定的时间和地点公开开标,投标方授权代表必须参加,并出示身份证明。开标时,公证人将查验投标文件密封情况,确认无误后拆封投标文件,进行公开唱标,唱标内容为投标文件正本中“报价一览表”内容,以及招标方认为合适的其他内容与记录。(1)投标截止时间:*年10月12日8时40分,地点:*市*路237号市行政服务中心9楼。(2)开标时间:*年10月12日9时整

20、,地点:*市*路237号市行政服务中心9楼。2、评标委员会 评标委员会依法由5人(含)以上奇数的人员组成,评标委员会对投标文件进行审查、质疑、评估和比较。如需询标,投标方法人代表或法人委托人必须在场,负责解答有关事宜。3、对投标文件的审查和响应性的确定开标后,招标方将组织审查投标文件是否完整,是否有计算错误,要求的保证金是否已提供,文件是否恰当地签署,如果单价与总价有出入,以单价为准,若文字大写表示的数据与小写表示的不一致,则以文字大写表示的数据为准。如果确定投标方无资格履行合同,将取消其投标资格。4、评标原则与方法1.本次公开招标采用综合评分法。评标委员会将遵循公开、公平、公正的原则,对投标

21、方提供货物或服务的价格、技术性能、交货情况、安装实施方案、售后服务、培训计划、公司基本情况、履约能力等进行综合分析考评,由评委按照招标文件规定的评标细则(附后)记名并独立打分。其中各投标人技术评分值为评标委员会成员的有效评分的算术平均值。技术评分值与商务评分值相加计算总得分,按总得分高低推荐中标单位。客观、公正的对待所有投标方,对所有投标评价,均采用相同的程序和标准。2.在开标、投标期间,投标方不得向评标委员会成员询问评标情况,不得进行旨在影响评标结果的活动,否则将废除其投标资格,并不再返还投标保证金。在评标过程中,评标成员不得与投标方私下交换意见,在招标工作结束后,凡与评标情况有接触的人不得

22、将评标情况扩散出评标成员之外。招标方不向落标方解释落标原因,不退还投标文件。3.招标方要审查每份投标文件是否实质上响应了招标文件的要求。实质上响应的投标文件应该是与招标文件要求的全部条款、条件和规格相符,没有重大偏离的投标。对关键条文的偏离、保留或反对,例如技术需求说明中打“*”的条款均为较重要的功能需求,要求投标方应尽可能满足,若有不满足将可能被用户认定为实质性不响应。招标方决定投标的响应性只根据投标文件的内容,而不寻求外部的证据。实质上没有响应招标文件要求的投标将被拒绝。投标人不得通过修改或撤消不合要求的偏离或保留从而使其投标成为实质上响应的投标。五、中标通知1.评标结果后,招标方将于七个

23、工作日内在*省政府采购网、*市门户网站上发布中标公告,公告期满,如无投标商质疑,由*市*签发中标通知书。2.中标通知书发出后,若中标供应商放弃中标,应当承担相应的法律责任,中标通知书对采购人和中标供应商具有同等法律效力。如中标人拒绝承担中标的项目,或提出采购人、招标方不能接受的条件,致使合同无法签订,招标方将取消其中标资格,并不再退还其投标保证金,考虑与下一次序中标候选人进行招标或另行组织采购。3.授予合同(1)中标方在中标通知书发出后5个工作日内签订合同。(2)招标文件、中标方的投标文件以及有关技术方案的审定意见及评标过程中有关澄清文件均应作为合同附件。(3)签订合同前,中标人须交纳合同总价

24、5%的履约保证金,项目通过正式验收后一周内,原额(无息)退还。六、评分标准(草案)根据中华人民共和国政府采购法的有关规定,遵循“公开、公平、公正”的原则,结合本次招标的特点,特制定本评标草案。1.评标组织评标委员会由采购人代表和专家组成。2.评标原则和评标方法3.评分方法(计算过程及结果采用四舍五入,保留小数点后二位)先评技术及资质部分,后根据有效报价作商务评分。最终得分与中标人的确定:各投标人最终分按以下方法进行计算:最终得分商务得分+技术得分各投标人的最终得分若出现并列分,则技术评分高的排列在前。评出最高得分的投标人为推荐中标人,次高分的投标人为候补中标人,依次类推。4.商务评分(30分)

25、价格分采用低价优先法计算,即满足招标文件要求且投标价格最低的投标报价为评标基准价,其他投标人的价格分按照下列公式计算:价格分(评标基准价/投标报价)30%100。5.技术评分(70分)序号评分项目得分一技术设计方案(50%)1、投标方案是否完整、满足用户需求,是否有缺项、漏项,投标物品的配备组合是否科学合理,综合性能是否优良。(5分):满足招标文件要求得4分,方案先进可行可适当加分,有缺陷、漏项、不符合招标文件要求适当扣分;2、投标产品的先进性和技术配置优势(20分):投标人产品的先进性、可靠性、实用性、经济性、整体性、安全性、环保性等; 投标人提交的技术偏离情况等酌情打分;3、交货情况(2分

26、):根据是否符合标书和采购人要求完成设备到货、安装调试、试运行、验收,确保按时交付、正常运行的措施情况等酌情打分;4、组织实施(5分):组织实施方案的深度,包含计划进度、人员安排、项目管理机制、技术服务、人员培训等是否恰当,项目实施人员是否具备类似工程能力;5、服务能力(10分):投标人是否具备技术服务能力,投标人需提供技术人员相关的认证证书,具备CCIE、CISSP、CISP、ISO27001等证书;6、售后服务(8分):投标人提供的售后服务方案、维护人员和机构等情况酌情打分。 (0-50分)二投标人的业绩、履约情况及相关承诺和优惠、政策因素(20%); 1、投标产品的知名度(4分);2、投

27、标人的信誉和资质等(4分);投标人通过ISO9001质量管理体系、系统集成资质证书、涉密资质证书、安全服务证书等,凭相关证书复印件每项得1分,最高4分;3、业绩、履约情况(3分):具有类似项目建设(投标产品)实施的相关业绩,每提供一个得1分,最高得3分。4、承诺和优惠(4分):是否给出优惠和承诺,程度如何;以及针对本次采购的其他特殊优惠承诺等情况。5、政策因素(3分):投标产品是否列入国家自主创新产品目录、国家节能产品、环保产品等目录、是否出自不发达地区或少数民族地区、是否属于中小企业生产。6、标书质量(2分):投标文件是否编制完整,格式规范、装订整齐、符合招标文件要求。(0-20分)第四章

28、*市政府采购合同(本合同为合同样稿,最终稿由三方协商后确定) 甲 方(使用方): 乙 方(供货方): 鉴证方(招标方):*市*市*经过公开招标采购(编号:Z*),确定 为中标单位,甲、乙双方经协商,达成以下条款:第一条:采购商品清单及合同价格 单位:元品名型号配 置数量单价总价合计:合同总价(人民币大写):元整注:1.以上合同总价包括运抵使用单位的运费、保险、安装、税费等费用。 第二条:质量保证乙方保证本合同中所供应的商品符合国家技术规格和质量标准的合格产品;进口商品须获得国家商检局颁布安全许可证的出厂原装合格产品。所供产品必须是合法渠道,验收时乙方有出示合法进货单的义务。如发生所供商品与合同

29、不符,甲方有权拒收或退货,由此产生的一切责任和后果由乙方承担。第三条:交货时间、地点中标者收到中标通知后,立即签订供货合同;合同生效后的三十天内安装调试完毕。在所供商品交付使用时,乙方必须向甲方提供发票、产品合格证、使用维修说明书、质量保证书、保修卡等必须具备的相关资料和必备的附件。为用户单位办理设备保修手续,并向用户提供原产服务承诺书原件。乙方必须提供切实、高效、优质的售后服务,主要产品按要求提供原产家质保承诺书。供货时,必须在商品的右侧面显著位置粘贴公司标签,注明公司名称、地址、服务电话及供货日期等。具体按富政采20051号文件“关于加强政府采购售后服务工作的通知”办理。第四条:售后服务合

30、同项目从验收后合格之日起,乙方提供的产品保修按原厂质保,招标文件明确的期限必须响应,保修期满后,乙方仍提供维修服务,收取成本费。第五条:验收乙方将所供商品运至交货地点,即开始安装、调试合格后,安装调试完毕后由甲方单位当场负责验收。甲方将会同有关部门以及聘请的技术顾问履行监督责任。合同商品从验收合格次日起7天内,出现非甲方人为因素造成的无法排除的故障,由乙方予以调换。第六条:货款的支付、质量保证金合同签定后7个工作日内支付合同总额40%,安装调试验收合格后支付合同总额55%,1年内未发生重大产品质量及服务问题,支付合同总额5%。付款时,乙方需提供富政采20051号文件要求提供的有关表单(政府采购

31、售后服务质量反馈表、政府采购验收回复单,样张可向*市*索取)和用户同意付款通知书。 第七条:履约保证金履约保证金按合同总价5%计取。乙方投标保证金自动转为履约保证金,多还少补。待项目验收合格交付使用后,由鉴证方在到期后的7日内无息退还。第八条:其他约定:待定 。第九条:违约责任1. 乙方不能按合同规定如期完成项目,除不可抗拒因素外,应承担违约责任,每逾期一天,扣除合同款的0.2%作为违约金交甲方,最高不超过合同款的30%,逾期超过十五天,经招标单位同意,需方有权终止合同,同时招标方不予退还履约保证金。2.因甲方原因逾期支付货款的,自逾期之日起,向乙方每日偿付合同总价万分之二的滞纳金,最高不超过

32、合同款的30%。甲方无正当理由拒付合同款的,应向乙方偿付合同总价百分之五的违约金,同时承担合同付款责任。3.甲方无故拖延支付合同款超过合同规定支付时间的,乙方可向鉴证方直接提出支付申请,并要求*市政府采购办对其违规情况予以通报。乙方在商品交付验收合格之日起六个月内违反本合同有关质量保证及售后服务的,将予以没收质量保证金,损失赔偿不足部分;在项目交付验收合格之日起六个月后发生质量问题的,按本合同第十条处理。第十条:争议的解决本合同为政府采购之合同,本合同中所指甲方与鉴证方享有同等权力,在发生所供商品的质量、售后服务等问题时,甲方有权直接向供方索赔,签订必要的书面处理协议。如协商不成,任何一方有权

33、在合同签约地选择仲裁或诉讼的途径解决。第十一条:合同的生效本合同经甲方、乙方和*市*法定代表人或其委托人签字并加盖三方公章后生效。本合同一式肆份,甲乙双方各执壹份,*市政府采购办公室执壹份,*市*执壹份。与本合同有关的谈判文件及记录同本合同具有同等法律效果。甲方(公章): 乙方(公章):法定代表人或受委托人(签字) 法定代表人或受委托人(签字)地址: 地址:邮编: 邮编:电话: 电话:鉴证方(公章):法定代表人或受委托人(签字)地址: 邮编:电话:传真:开户银行:帐号: 签约时间:*年 月 日 签约地点:*市* 第五章 采购需求1工程概况*市人民检察院机房改造工程建设地点位于*市区。机房建筑面

34、积约50,包括中心设备区和操作区域。机房平面布置图如下:2总体要求2.1机房建设的原则 计算机机房改造工程的设计与建设应遵循整体规划、技术先进、扩展方便、布局合理、经济适用、安全可靠、质量优良、降低能耗等原则: 先进性:在满足可靠性和实用性前提下,采用先进的技术和设备建设机房,给计算机系统、数据网络系统及宽带、互连网通信等系统提供安全、可靠的服务空间。 可靠性:具备在现有条件下和规定的时间内完成规定功能的能力。并具备长期可靠和稳定运行的能力。 实用性:应具备完成机房改造工程技术需求的能力和水准;符合本工程实际需要的国家有关规范的要求。 经济性:工艺与造价两者兼顾,满足性能价格比的最优化。 整体

35、性:机房改造工程是一个整体,考虑各系统的色调、布局、格调及效果的一致性和整体性。 安全性:计算机中心机房是*市人民检察院的安全重地,是单位业务数据集中与处理、关键设备运行的中心枢纽。机房的设计与建设必须确保其安全性。应考虑机房的安全可靠,确保设备运行环境以及值班和技术人员的工作环境;从防火、防水、防盗、接地、防干扰、降噪等方面采取有效措施;地面承重能力等特殊技术措施。 环保性:工程中使用环保型材料,符合国家环保方面的相关要求。2.2主要设计依据1)电子信息场地通用规范(GB/T-2887-2000)2)电子信息系统机房设计规范(GB 50174-2008)3)建筑设计防火规范(GBJ 5001

36、6-2006)4)建筑内部装修设计防火规范(GB 50222-95)5)高层民用建筑设计防火规范(GB 50045-95)(2005版)6)民用建筑工程室内环境污染控制规范(GB50325-2001)7)民用建筑电气设计规范(JGJT16-2008)8)低压配电设计规范(GB 50054-95)9)建筑物防雷设计规范(GB50057-94)(2000版)10)建筑物电子信息系统防雷技术规范(GB50343-2004)11)采暖通风与空气调节设计规范(GB50019-2003)12)智能建筑设计标准(GB 50314-2006)13)安全防范工程技术规范(GB 50348-2004)14)综合布

37、线系统设计规范(GB 50311-2007)15)气体灭火系统设计规范(GB50370-2005)16)火灾自动报警系统设计规范(GBJ116-98)2.3 建设内容本工程涉及到机房装修、电气技术、空气及温度调节、电子工艺、通信技术、弱电工程系统、自动控制技术、设备和环境监控技术等。具体机房设计施工需要解决静电防护、防雷击、消防安全、动力配电、照明、精密空调等设备购置和安装、动态监控运行环境状况及办公用具等。工程设计内容主要有以下几个部分:1) 机房装饰系统2) 机房供配电3) 机房PDS布线系统4) 机房防雷接地系统5) 机房空调系统6) 机房门禁及视频监控系统7) 机房设备环境监控系统8)

38、 机柜系统9) 机房灭火系统3各子系统要求3.1机房装饰系统3.1.1吊顶装璜工程根据机房的具体建筑结构情况,机房中心设备区为了确保环境廉洁度、保持温度均衡和消防需要;全部采用规格为6006000.8mm的微孔铝制天花板进行铺设,天花板应美观、耐用,防火、防潮,同时与机房屏蔽网一起组成一个完整的屏蔽系统,具抗静电、抗干扰的作用。建议品牌:微孔铝质天花及天花收口条:欧陆、华立沙、宇诚等。3.1.2墙、柱面工程机房中的隔断采用不锈钢边框&10mm厚钢化玻璃。钢化玻璃隔应具有隔音、隔热、耐压等特点,透视效果极佳,增添机房的简练与豪华感。窗户封堵采用轻质石膏板隔断加铝百叶窗帘建议品牌:国产。3.1.3

39、地面工程机房中心设备区全部采用600600mm高档次抗静电活动地板铺设。地板耐用、阻燃、隔音,采用配套支架,组装灵活,互换性好、便于维修。且地板与四周啮合性好。安装高度一般为150-300mm。活动地板下面可以用作空调送风静压箱,也便于机房内电缆铺设,同时能使静电电荷通泄至地。建议品牌:抗静电地板:沈飞、意大利海帕优、奥斯曼等。3.1.4门窗工程机房中心设备区和操作区域的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。1、 设备间:单开玻璃门一套。 2、 机房出入口:双开钢质防火防盗门一套。建议品牌:国产。3.1.5其他考虑到机房抗静电地板的承重性,UPS电池箱及精密空调应放置在50*5MM

40、角钢架上。UPS电池箱承重架2套。精密空调承重架1套。同时考虑到精密空调的漏水问题,应在空调下方设置防水墙和地漏1套。建议品牌:国产。3.2机房配电工程3.2.1照明系统机房内灯具选用600*600mm隔栅灯,机房内照度不应低于500LX,辅助机房内照度不应低于300LX。眩光限制标准:机房内基本工作间无眩光,眩光限制等级为级;第一类辅助房间眩光限制等级为级,可以有轻微眩光;第二、三类辅助房间眩光限制等级为级,允许有眩光感觉。采用高效荧光灯具,分区分路集中控制。应急照明要求:机房内应单独设置应急照明回路,采用高效应急照明灯,应急照明应大于正常照明的1/10,市电停后自动投入,均匀布置无死角。同

41、时在出口处设置应急出口标志灯。线缆应采用耐火电缆。建议品牌:防眩隔栅灯:鸿雁、雷士、松叶等。消防应急疏散指示灯:国产。消防应急照明灯:国产。3.2.2配电管理该部分采用机房专用配电箱来完成,接到UPS送过来的单路电源,通过总电源开关,输出到分支回路中,我们为该部分设计了十二条回路:服务器回路6条,墙面插座1条,工作站回路1条,消防回路1条,备用回路3条;机房内所有管道须进行防锈处理,所有线缆须用钢制桥架、线槽或钢管。建议品牌:电力电缆:元通、中策、远东等。开关面板和插座:鸿雁、TCL、松下等。3.3机房PDS综合布线系统(1)布线系统需求采用星型结构化布线方式,走线方式采用封闭式金属线槽地板下

42、走线。整个系统采用六类UTP电缆和接插件系列产品。综合布线系统全部线缆、跳线及接插件应选择同一品牌,采用知名品牌的布线产品。六类非屏蔽线缆选用十字分割带。数据配架线放在机房中心设备的机柜内。(2)施工要求:所有线路两端接头(机柜内)均部署在配线架上,要求命名合理、易于管理,编号清晰可见。对于目前已经投入使用的部分机柜,在编号时需要尽量考虑一致。综合布线的端到端,包括所有的连接硬件和线缆均应满足ANSI/TIA/EIA 568B铜缆双绞线六类标准的指标水平,并达到千兆网络测试要求。在线缆的两端和配线架、面板上必须做好各类容易识别的标志。综合布线的电气防护、接地:布线全部采用金属管道。金属桥架、钢

43、管应作可靠接地连接。中标方负责机房内配线柜/架、综合布线线槽、综合布线线缆、线管、面板及底盒的设计及敷设,信息点的测试,以及配合招标方进行线路切换。建议品牌:6类网线:美国AMP、梅兰日兰、美国西蒙等。网络配线架:美国AMP、梅兰日兰、美国西蒙等。理线架:美国AMP、梅兰日兰、美国西蒙等。跳线:美国AMP、梅兰日兰、美国西蒙等。水晶头:美国AMP、梅兰日兰、美国西蒙等。3.4机房防雷接地静电释放系统机房设直流工作地、交流工作地、安全保护地及防雷保护地。如大楼联合接地能满足要求,则从大楼联合接地采用屏蔽电缆引入机房,接地电阻要求小于1欧姆。考虑到机房的抗静电要求,根据机房的设计规范,要求对抗静电

44、活动地板进行了可靠的接地处理,保证了计算机设备及人员的安全要求。机房内除四周需布置一圈30*3接地铜排网外。另外,镀锌钢管、金属软管、金属接线盒外壳等均应进行可靠接地,避免因电源波动较大而干扰设备的正常工作。机房电源系统的防雷须满足建筑防雷设计规范及建筑物电子信息系统防雷设计规范。低压电源系统最易受到雷电和工业操作的干扰,产生瞬间过电压现象,因而影响设备的正常运行甚至损坏设备。因此,为了保护设备的安全,首先应该对设备的电源系统施以保护,采取措施将可能产生的各种电源扰动限制在设备能够承受的范围之内,并将浪涌电流引入接地网络,为此,应设计安全可靠完整的防雷系统。要求在UPS前端和后端配电箱加装二、

45、三级防雷器。防雷装置在接地、连接等方面须满足国家标准规范要求。本机房内所有设备的金属外壳各类金属管道、金属线槽、建筑物金属结构等,必须进行等电位联结并接地。建议品牌:电源防雷器:普斯盾、OBO、DEHN等。3.5机房空调系统为使机房的主要设备和管理操作人员有一个良好的工作环境,并使其能够安全、可靠地运行,发挥其最大的工作效率,就要提供一个符合其运行标准要求的机房环境。这就对机房空气的制冷、制热、加湿、去湿、滤尘有严格的标准要求。设备运行情況、使用寿命与工作环境有密切关系,温度、湿度、洁净度就是工作环境的关键因素。考虑机房内的面积和设备容量要求,机房选配了一台精密空调:制冷量为=13KW,送风方

46、式为上送风。安装在机房中心设备区,为工作人员提供良好的办公环境。建议品牌:精密空调:阿尔西、海螺斯、史图斯等。3.6门禁系统为了保证机房设备安全及数据保密,应在机房主要入口设计指纹识别的门禁管制系统,通过该系统控制机房区人员流向与安全。信息中心机房的入口采用进门采用指纹识别方式的方式,出门彩用按钮离开的方式。出入门均需要配两把电锁。整个系统由UPS供电,且与消防联动。在灾害发生时,供电系统自动关闭,电控锁会自动开启,保证受控门的通畅。 (1)出入口控制系统的技术要求先进实用性;采用先进的指纹识别式一卡通方式,因为指纹具有不可复制、性能稳定、系统可靠等的优点。实行分级管理;对不同身份人有不同区域

47、的进出权限。远程控制管理;控制管理终端设在网管中心,既可实时识别与显示员工的资料,又可对员工的时间和资料进行存储、统计、分析和回放。考虑增加考勤功能。安全可靠性;应按电信级的全部要求。(2)出入口控制系统的设备配置门禁系统的主要设备是门禁控制器、通令转接设备、锁、门磁开关等,运行系统软件的计算机。建议品牌:门禁控制器:立方、ASHI、瑞凡等。3.7机房环境集中监控系统为了实现机房无人化的管理必须配备机房环境监控管理系统;它由计算机设备、监控软件、显示设备、监控工作台、各类传感器等组成。对机房内动力环境设备进行统一控制与管理。主要包括精密空调、UPS电源等。对各分散的设备进行遥测、遥控;实时监视

48、各设备的运行状态,记录和处理相关数据,及时侦测故障和告警信息,并通知人员处理。机房电源系统监控:主要是对中心机房的所有不间断电源(UPS)进行监控和管理,实时监控电源各种运行数据和状态,如输入电压、电流、功率,各相输出电压、电流、功率等数据,异常时支持多种方式如图象颜色、文字和声光等告警。精密空调系统监控:对中心机房的所有精密空调进行监控,实时监测各台空调的各种运行参数,支持授权远程控制和参数调整,实现远程控制与管理。短信报警:当系统测出某受控设备发生故障时,能在第一时间向机房管理者发送短信进行报警,以便管理者能及时进行故障的排除。监控软件应符合以下技术要求:界面友好,图形驱动,操作方便;支持

49、多种告警方式如声光、文字、图像等;灵活性和扩展性;实用性和易用性结合;性能价格比高;监控系统可以监控支持SNMP协议的动力设备,并可以提供用户数据库。建议品牌:温湿度传感器:KITOZER、索比亚、爱默生等。烟雾传感器:KITOZER、索比亚、爱默生等。监控报警主机:KITOZER、索比亚、爱默生等短信报警模块。UPS接口模块:KITOZER、索比亚、爱默生等。精密空调及UPS协议开发:KITOZER、索比亚、爱默生等。环境监控系统主软件:KITOZER、索比亚、爱默生等。3.8机房机柜机柜机柜采用冷轧钢板材,框架部件板材厚度2毫米,框架采用一次滚轧而成的九折型材,机柜表面采用浸涂底漆,粉末涂

50、漆,前、后门为密集通风网孔门,通风面积不小于65%。,使用条件工作温度:-5 40相对湿度:85%(+3)机柜外形尺寸:高宽深:2000600800mm,净安装高度为42U机柜颜色:黑色。机柜结构形式和材料机柜材质:冷轧钢板。结构牢固,装配具有一致性和互换性,紧固件无松动。机械活动部位满足转动灵活、插拔适度、锁定可靠、施工安装和维护方便。涂覆层表面光洁、色泽均匀、无流挂、无露底:金属件无毛刺、锈蚀。建议品牌:图腾、APC、KSTAR等。3.9机房消防灭火系统手提式干粉灭火器是利用氮气作动力,将干粉从喷嘴内喷出,形成一股雾状粉流,射向燃烧物质灭火,可用于扑救固体、液体和气体火灾。灭火片剂重量:=

51、4KG。灭火片剂种类:ABC片剂。建议品牌:国产。3.10机房UPS系统新增1台6KVA的单进单出UPS电源,电池已有。不间断电源UPS配电系统是达到机房供电的关键,对它应有较高的技术要求:要求电源具有系统维护、维修以及升级均可以在线进行,不影响系统正常工作,维护维修时间短。监控通讯模块及功率模块均可热插拔。要求模块内部具有开机自检功能、交流输入过/欠压保护、交流输出过/欠压保护、输出过载保护、短路保护、过温保护、环流超限保护、输出异常自动脱离保护、电池过放电保护等建议品牌:UPS主机: KSTAR、艾默森等。第六章 工程量清单工程名称:*市人民检察院信息中心机房工程序号设备名称规格型号单位工

52、程量推荐品牌 一、机房结构装饰系统工程A吊顶装璜工程1吊顶轻钢龙骨 501mmm230国产2微孔铝质天花 600*600*0.8m230欧陆、华立沙、宇诚等3天花收口条L型m25欧陆、华立沙、宇诚等B墙柱面工程1封窗轻质石膏板隔断m215国产2铝质窗帘2000*2000mm套1国产3玻璃隔断基架m220国产4钢化玻璃玻璃m225国产5地弹簧、门把手套1国产C地面工程1静电地板600*600m230沈飞意大利海帕优澳斯曼等2地板门口收口条50*5不锈钢m4国产3地板吸盘只1国产D门窗工程1钢质防火双开门1500*2200mm樘1国产2防火型门锁把1国产3闭门器个1国产E其他1电池箱加固基座50*

53、5角钢套2国产2空调加固基座50*5角钢套1国产3防水墙、地漏及安装附件精密空调区域套1国产4辅材项15系统小计二、机房配电系统工程A照明系统套1防眩光隔栅灯具600*600314W套12鸿雁、雷士、松叶等2消防应急疏散指示灯套1国产3消防应急照明套1国产B配电管理1KBG管KBG25米300国产2接线、分线盒86型个100国产3金属软管25/50米60国产4电线ZRBVR2.5mm2米600元通、中策、远东等5电线ZRBVR4mm2米600元通、中策、远东等6精密空调连接电缆ZRYJV-6mm2*3+4mm2*2米8元通、中策、远东等7市电国标插座10A 只2鸿雁、TCL、松下等8UPS国标

54、插座16A 只10鸿雁、TCL、松下等9配电箱(带空开)套1国产10开关面板只1鸿雁、TCL、松下等11电缆焊接铜端子个50国产12汇集铜排节8国产13辅材项1C系统合计三、机房PDS综合布线系统1线缆六类,带十字芯箱4美国AMP、梅兰日兰、美国西蒙等2桥架300*100米7国产324口配线架(含模块)六类只6美国AMP、梅兰日兰、美国西蒙等4理线架只6美国AMP、梅兰日兰、美国西蒙等5跳线根200美国AMP、梅兰日兰、美国西蒙等6水晶头盒1美国AMP、梅兰日兰、美国西蒙等7辅材项18系统合计四、机房防雷接地静电释放系统1机房等电位直流静电释放3*30铜排、六面体等电位接地m226国产2防浪涌

55、保护器(二级)40KA/4P套1普斯盾、OBO、DEHN等3机柜式防雷式电源排插(三级)输入16A/输出10A6口,最大放电电流10KA个10普斯盾、OBO、DEHN等4联合接地连接电缆BVR 25mm2米100国产5防雷器安装附材项1国产6系统合计五、机房空调1精密空调制冷量13KW,上送风套1阿尔西、海骆斯、史图斯等2安装辅材含10米标准铜管台1相关配套3系统合计六、门禁及视频监控系统1门禁一体机套1立方、ASHI、瑞凡等2磁性锁(双体)把1立方、ASHI、瑞凡等3电源个1国产4出门按钮个15视频监控线缆2路视频批1国产6安装辅材项1国产7系统合计七、机房环境集中监控系统1温湿度传感器支持

56、网络远程管理 只 1KITOZER、索比亚、爱默生等2烟雾传感器 只 1KITOZER、索比亚、爱默生等3监控报警主机 只 1KITOZER、索比亚、爱默生等4短信报警模块只1KITOZER、索比亚、爱默生等5UPS接口模块只1KITOZER、索比亚、爱默生等6精密空调UPS协议开发项2KITOZER、索比亚、爱默生等7环境监控系统主软件项1KITOZER、索比亚、爱默生等8管线辅材批19系统合计八、机房机柜及交换机系统1服务器机柜(带理线槽)800*1200*2000台3威图、APC、图腾等4系统合计九、机房消防灭火系统1灭火器4KG ABC灭火器台4国产2系统合计十、UPS系统1UPS主机

57、6KVA,单进单出台12系统小计第七章 投标文件格式及附件投标方提交投标文件须知:1、标方应严格按照以下顺序填写和提交下述规定的全部格式文件以及其他有关资料,混乱的编排导致投标文件被误读或招标方查找不到有效文件是投标方的风险。2、所附表格中要求回答的全部问题、信息都必须正面回答。3、本资格声明的签字人应保证全部声明和问题的回答是真实的和正确的。4、招标方将应用投标方提交的资料判断和考虑决定投标方履行合同的合格性及能力。5、投标方提交的材料将被保密保存,但不退还。6、全部文件应按投标方须知中规定的语言和份数提交。附件1:技术偏离表附件2:售后服务承诺书附件3:培训计划(由投标方自行设计)附件4:投标人资格证明文件附件5-1: 关于资格的声明函附件5-2: 法人代表授权书附件6:投标书附件7:报价一览表
