水泵泵轴断裂的主要因素

《水泵泵轴断裂的主要因素》由会员分享，可在线阅读，更多相关《水泵泵轴断裂的主要因素（6页珍藏版）》请在装配图网上搜索。

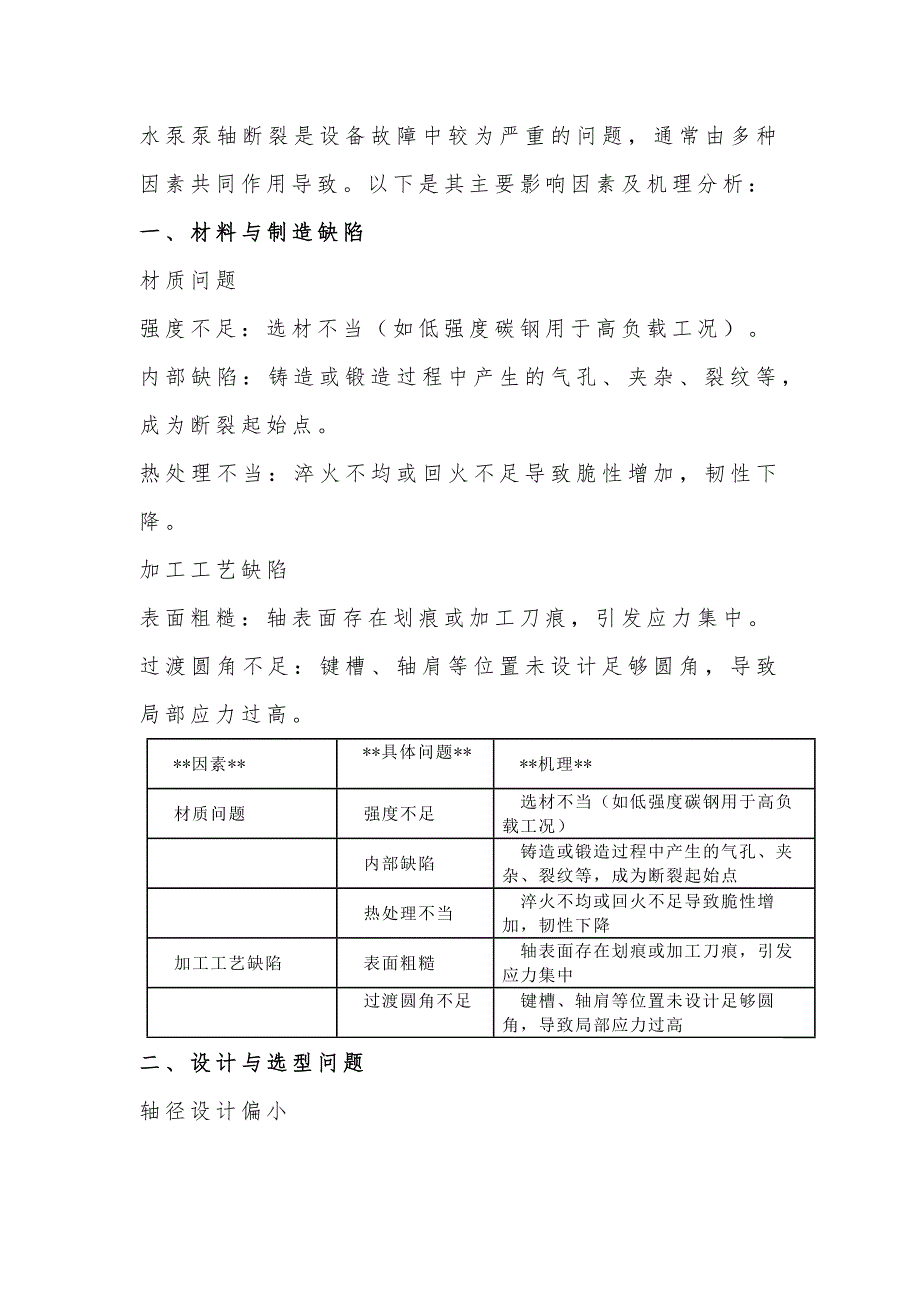

1、水泵泵轴断裂是设备故障中较为严重的问题，通常由多种因素共同作用导致。以下是其主要影响因素及机理分析： 一、材料与制造缺陷 材质问题 强度不足：选材不当（如低强度碳钢用于高负载工况）。 内部缺陷：铸造或锻造过程中产生的气孔、夹杂、裂纹等，成为断裂起始点。 热处理不当：淬火不均或回火不足导致脆性增加，韧性下降。 加工工艺缺陷 表面粗糙：轴表面存在划痕或加工刀痕，引发应力集中。 过渡圆角不足：键槽、轴肩等位置未设计足够圆角，导致局部应力过高。  **因素**   **具体问题**   **机理**   材质问题   强度不足   选材不当（如低强度碳钢用于高负载工况）

2、             内部缺陷   铸造或锻造过程中产生的气孔、夹杂、裂纹等，成为断裂起始点              热处理不当   淬火不均或回火不足导致脆性增加，韧性下降   加工工艺缺陷   表面粗糙   轴表面存在划痕或加工刀痕，引发应力集中              过渡圆角不足   键槽、轴肩等位置未设计足够圆角，导致局部应力过高  二、设计与选型问题 轴径设计偏小 未充分考虑实际工况（如扭矩、弯矩、转速），导致轴长期超负荷运行。 疲劳设计不足 未计算交变应力下的疲劳寿命，尤其忽略振动、启停频繁等动态载荷影响。 临界转速匹配不当 泵轴转速接

3、近或超过临界转速时，共振引发剧烈振动，加速断裂。  **因素**   **具体问题**   **机理**   轴径设计偏小   未充分考虑实际工况   未充分考虑扭矩、弯矩、转速，导致轴长期超负荷运行   疲劳设计不足   未计算交变应力下的疲劳寿命   忽略振动、启停频繁等动态载荷影响   临界转速匹配不当   泵轴转速接近或超过临界转速   共振引发剧烈振动，加速断裂  三、安装与对中问题 轴系对中偏差 电机与泵轴不同心，或联轴器安装误差，导致附加弯矩和振动。 案例：对中误差超过0.05 mm/m时，轴寿命可能缩短50%以上。 轴承安装不当 轴承预紧力过

4、大或过小，导致轴承受非均匀载荷。 轴承座松动或磨损，引发轴横向振动。  **因素**   **具体问题**   **机理**   轴系对中偏差   电机与泵轴不同心   导致附加弯矩和振动，轴寿命缩短   轴承安装不当   预紧力过大或过小   轴承受非均匀载荷，引发横向振动  四、运行工况异常 过载运行 超出额定流量或扬程，导致扭矩增大（T∝Q⋅H），轴承受瞬时冲击载荷。 汽蚀与水力冲击 汽蚀产生的高频冲击波导致轴表面疲劳剥落，形成微裂纹。 阀门快速启闭或水锤效应引发瞬态冲击力。 介质问题 输送含固体颗粒的流体，造成叶轮不平衡或轴表面磨损。 腐蚀性介质（

5、如海水、酸性液体）引发应力腐蚀开裂（SCC）。  **因素**   **具体问题**   **机理**   过载运行   超出额定流量或扬程   扭矩增大，轴承受瞬时冲击载荷   汽蚀与水力冲击   汽蚀产生高频冲击波   导致轴表面疲劳剥落，形成微裂纹   介质问题   含固体颗粒或腐蚀性介质   造成叶轮不平衡、轴表面磨损或应力腐蚀开裂  五、维护与监测不足 润滑失效 轴承缺油或油脂劣化，摩擦发热导致轴局部高温软化。 疲劳裂纹未及时检测 未定期进行超声波探伤或磁粉检测，微小裂纹扩展至临界尺寸后断裂。 振动长期超标 未安装振动监测系统，或忽略振动报警信号

6、（如振动速度＞4.5 mm/s时需停机检查）。  **因素**   **具体问题**   **机理**   润滑失效   轴承缺油或油脂劣化   摩擦发热导致轴局部高温软化   疲劳裂纹未及时检测   未定期进行无损检测   微小裂纹扩展至临界尺寸后断裂   振动长期超标   未安装振动监测系统   忽略振动报警信号，导致轴疲劳断裂  六、典型案例分析 疲劳断裂：断口呈贝纹状，由交变应力引发，常见于键槽或轴肩处。 过载断裂：断口粗糙且无疲劳纹，多因瞬时超扭矩（如异物卡死叶轮）。 腐蚀疲劳：断口伴随腐蚀坑，常见于化工泵或海水泵。  **断裂类型**   **特

7、征**   **原因**   疲劳断裂   断口呈贝纹状   交变应力引发，常见于键槽或轴肩处   过载断裂   断口粗糙无疲劳纹   瞬时超扭矩（如异物卡死叶轮）   腐蚀疲劳   断口伴随腐蚀坑   常见于化工泵或海水泵  预防措施 设计优化 按ISO 5199或API 610标准校核轴强度，增加安全系数（通常取3~5）。 采用有限元分析（FEA）优化应力集中区域。 安装规范 使用激光对中仪确保轴系对中精度＜0.02 mm/m。 采用弹性联轴器吸收振动冲击。 运行监控 安装振动传感器和扭矩仪，实时监测轴状态。 定期进行无损检测（NDT），重点关注键槽

8、、螺纹等薄弱部位。 维护管理 每季度检查轴承润滑状态，更换耐腐蚀油脂（如锂基脂）。 叶轮动平衡校验（残余不平衡量＜G2.5级）。  **措施类别**   **具体措施**   设计优化   按ISO 5199或API 610标准校核轴强度，增加安全系数（3~5）；采用有限元分析（FEA）优化应力集中区域   安装规范   使用激光对中仪确保轴系对中精度＜0.02 mm/m；采用弹性联轴器吸收振动冲击   运行监控   安装振动传感器和扭矩仪，实时监测轴状态；定期进行无损检测（NDT）   维护管理   每季度检查轴承润滑状态，更换耐腐蚀油脂；叶轮动平衡校验（残余不平衡量＜G2.5级）  总结 泵轴断裂是材料缺陷、设计不足、安装误差、工况异常及维护疏漏的综合结果。通过科学选材、动态载荷分析、精密对中及智能监测，可显著降低断裂风险，延长泵组寿命。若频繁发生断裂，需系统排查根本原因，而非简单更换部件。
